PRODUCT
產品介紹
產品介紹

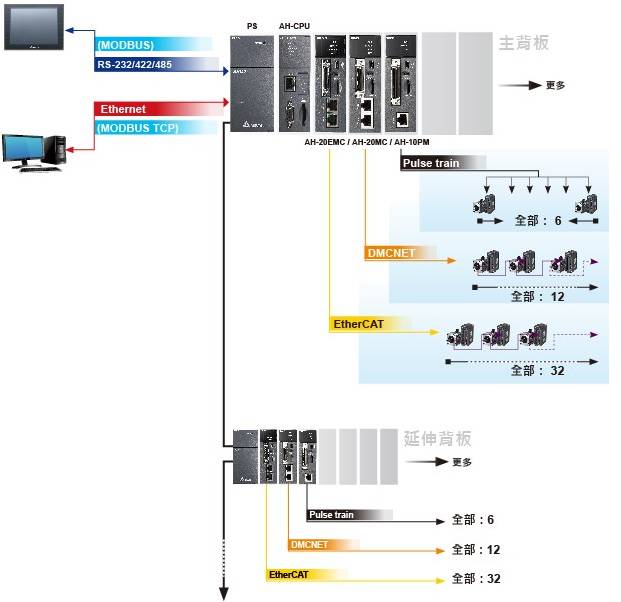

標準型運動控制系統
提供 EtherCAT、DMCNET 與 Pulse-train 等運動控制接口
運動控制模塊可以獨立進行程序運作，用戶可以對模塊進行程序編輯與下載等動作
所有的運動控制模塊都支持標準型系統架構
所有的運動控制模塊都可以安裝在本地端的主背板與延伸背板上
運動控制功能：
性能
- Pulse train： 1?MHz 輸出
- DMCNET：12軸同步時間為 1 ms
- EtherCAT：8 / 16 / 32軸同步時間為 0.5 / 1 / 2 ms
支持UD / PD / AB / 4AB 輸入模式
支持手搖輪輸入 / E-Cam / G-code / 2 ~ 6 軸直線補間 / 2軸圓弧補間 / 3軸螺旋補間
注: EtherCAT運動控制模塊(AHxxEMC-5A)暫不支持安裝于I/O槽位上

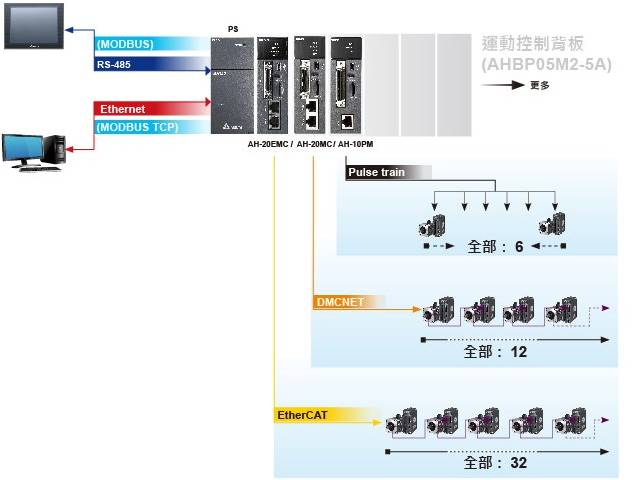

提供 EtherCAT、DMCNET 與 Pulse-train 等運動控制接口
AHxxEMC-5A 可以安裝在特定運動控制背板的 CPU 槽位上，除了運動控制以外， 也可以取代 CPU進行一般的 CPU 工作
精簡型運動控制系統并不支持背板的擴充
運動控制模塊一樣可以安裝在背板的 I/O 槽位上
運動控制功能：
性能
- Pulse train：最高 1MHz 輸出
- DMCNET：12軸最小同步時間為 1 ms
- EtherCAT：8 / 16 / 32軸最小同步時間為 0.5 / 1 / 2 ms
支持 UD / PD / AB / 4AB 輸入模式
支持手搖輪輸入 / E-Cam / G-code / 2 ~ 6 軸直線補間 / 2軸圓弧補間 / 3軸螺旋補間
注: EtherCAT運動控制模塊(AHxxEMC-5A)暫不支持安裝于I/O槽位上

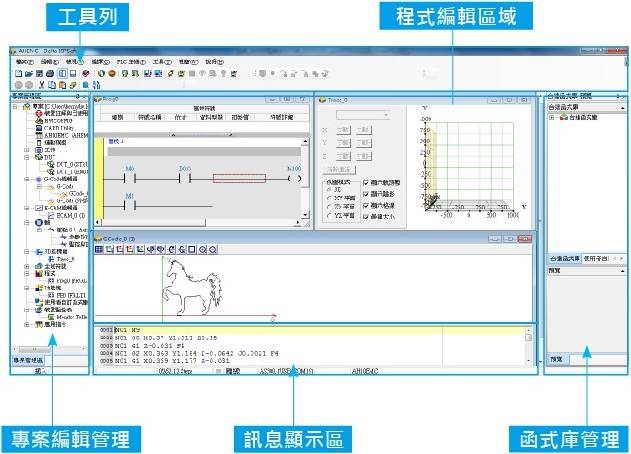

整合運動控制編輯：ISPSoft V3將邏輯編程與運動編程整合在同一套軟件上，并提供符合國際標準規格 PLCopen® 的功能塊以及臺達提供的豐富功能塊。

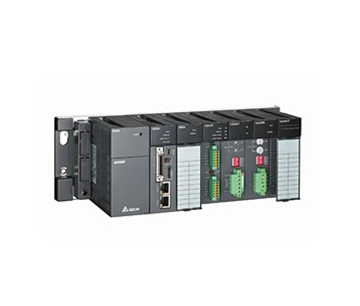

EtherCAT通訊型運動控制器 (100 Mbps)
8 / 16 / 32軸最小同步時間為 0.5 / 1 / 2 ms
支持2 ~ 6軸直線補間，2軸圓弧補間，3軸螺旋補間
內建以太網通訊口
支持Micro SD卡
支持EtherNet/IP
- Adapter模式
- 支持I/O聯機及顯性訊息
- 聯機數：TCP=16 ; CIP=32
- RPI：2 ~1,000 ms
- PPS：3,200
- 250 words /聯機
CPU處理速度：LD指令@0.08 μs
程序容量：256 k steps
數據緩存器： D=64 k words / L=64 k words
支持 UD / PD / AB / 4AB 輸入模式
內建Mini USB編程通訊口
用戶可獨立撰寫運動控制程序，并下載執行
支援G-code
支援熱插拔
具有診斷功能
模塊狀態LED顯示
可以安裝在運動控制型主背板的CPU槽位上并以主機方式運作
最大功能塊支持數量為4096個
